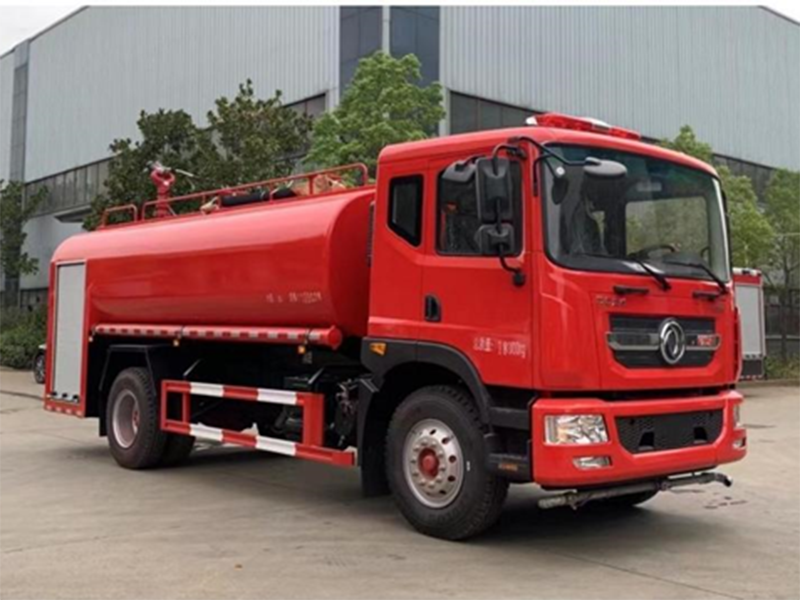

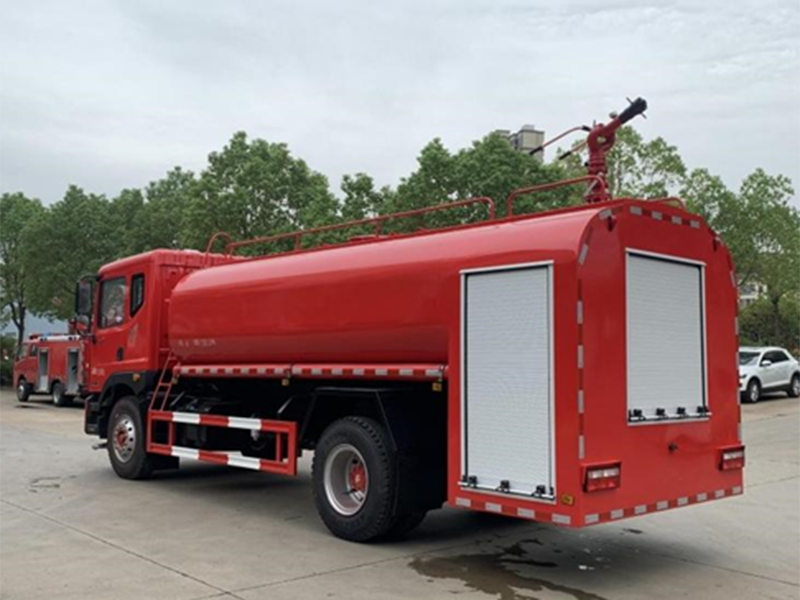

東風D9型12方消防灑水車

聯系人：劉經理
手機：15727223335
手機：15727223335
Q Q：382392618
地址：湖北省隨州市曾都區雷鼓墩大道南郊程力汽車工業園

超長質保
專業團隊
全程監督
合作共贏

廠家直銷全國聯保

立即咨詢

產品中心

聯系我們

聯系人：劉經理
電話：15727223335?
電話：15727223335?
QQ：382392618?
地址：湖北省隨州市曾都區雷鼓墩大道南郊程力汽車工業園? 在線咨詢

同類車型

產品介紹

一 、車型概述

◆大多利卡多功能消防水罐車(灑水車)是由二類汽車底盤、罐體、取力器、傳動軸等上裝部件組成，該車配備 CB10/30 型消防泵、PS30 型消防炮，罐體公

告容積為1021L(實際容積可達到1200L)。

整車由消防員乘員室和車身兩大部分組成，乘員室為原廠單排，可乘坐2,3 人，該車為外露罐結構，車身前部為罐體，后部為泵房。水罐材質為優質碳鋼，

載水1200L。

二 、車型特點

◆采用東風汽車股份有限公司原裝二類底盤EQ1125SJ8CDC , 車輛性能穩定、綜

合油耗低廉、駕乘舒適靈活、售后服務完善。

◆原廠排半豪華駕駛室， 冷暖空調、電動窗、 中控鎖、斷氣剎、科技感十足，駕乘更舒適。

◆康明斯 230馬力(169KW), 動力強勁，經濟省油，經濟性好，可靠性高，噪

聲低，國VI排放標準。

◆機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；

◆采用排半整體式結構，視野開闊。

具備**稅務總局免征公告，上牌時免交車輛購置稅。

三、 車輛基本參數

【整車技術參數】
產品**	程力牌	公告批次	364
產品名稱	灑水車	產品型號	CL5180GSS6BXT
總質量(Kg)	18000	罐體容積(m3)	10.69
額定載質量(Kg)	10280,10215	外形尺寸	8080×2520×3020
整備質量(Kg)	7590	貨廂尺寸	XX
額定載客(人)		準拖掛車總質 量(Kg)
駕駛室準乘人數 (人)	2,3	鞍座**載質 量(Kg)
接近角/離去角 (°)	19/11	前懸 / 后懸 (mm)	1260/2320
軸荷(Kg	6500/11500	** 高車速 (Km/h)	105
備注	1.僅采用軸距4500mm和前懸1260mm;該車主要用于城鄉道路和園林綠化灑水；主要裝置為罐體、灑水泵、噴灑裝置；2.罐體總?cè)萘浚?0.69立方米，有效容積：10.21立方米，介質：水.罐體外形尺寸(長×寬×高)(mm):4000 ×2350×1600;3.側防護采用Q235材料，焊接連接，后防護為整體式結構，下邊緣離地高460mm;4.隨底盤選裝駕駛室，ABS系統器型號/廠家：J ABS/焦作博瑞克技術有限公司，ABS/ASR-24V-4S/4M/襄陽東風隆誠機 械有限責任公司
【底盤技術參數】
底盤型號	EQ1185LJ9CDE	底盤名稱	載貨汽車底盤
**名稱	東風牌	生產企業	東風汽車股份有限公司
軸數	2	輪胎數	6
軸距	4500
輪胎規格	295/80R22.518PR,10.00R2018PR,275/80R22.518PR
鋼板彈簧片數	8/10+7,8/-	前輪距	1862,1933,1949
燃料種類	柴油	后輪距	1806,1865
排放依據標準	GB17691-2018國VI
發動機型號	發動機生產企業	排量	功率(Kw)
YCS04200-68 B6.2NS6B210 B6.2NS6B230 D4.ONS6B195	廣西玉柴機器股份有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司	4156 6200 6200 4000	147 154 169 143

Qhengli SpeeialAutomoble Ca..Ltd.

四、 駕駛室

概述

◆大多利卡排半駕駛室，采用高強度鋼板和封閉式結構，形成有效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑料，無氣味。配置大視野前擋風玻璃，有效減少?gòu)澋烂^(qū)，提高行車安全；

◆平頭駕駛室全金屬封閉式結構，可乘座2,3人；

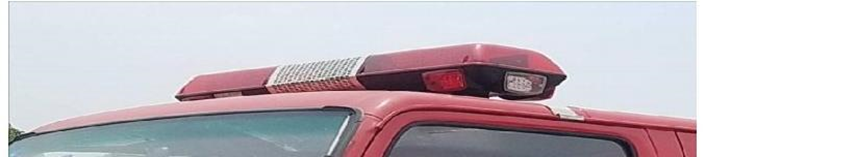

◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺 下方裝有多功能電子**報器，車頂裝有**；

◆駕駛室內冷暖空調、擱物箱等人性化設計，一應俱全。

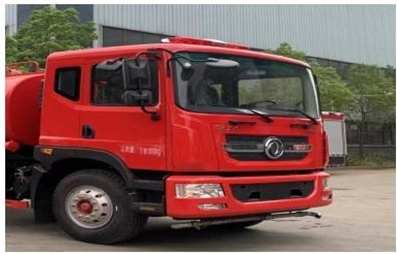

大多利卡排

半座駕駛室

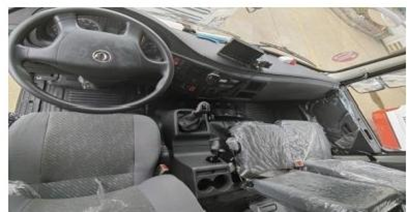

前排駕駛位

五、罐 體

水罐容積(L)	1200	罐體材質	優質碳鋼材質
人孔	設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口	設溢流口1個。

排污口	1個排污口，手動閥**。
注水口	在水罐右側接1只DN65接口

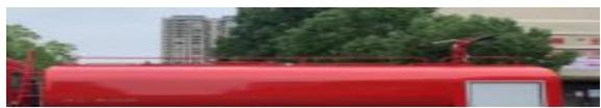

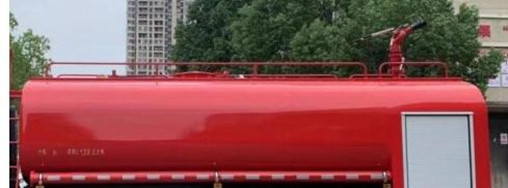

罐體示意圖
材質及工藝	◆水罐采用優質碳鋼罐體； ◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、車輛運載平穩安全等特點； ◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。 ◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。

六、 取力器

型式	夾心式(全功率)	參考圖
操縱	電磁閥**(電動操控)
冷卻方式	強制可調式水冷
潤滑方式	飛濺式油潤滑

七、泵室

材質

骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和

新型隔熱防護板。

圖示

器材放置	◆按戰斗編程和戰斗展開設計器材集成； ◆按使用邏輯關系和使用頻率放置器材； ◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材；
車頂	采用花紋板鋪設(限車廂頂部)
圖示
消防泵：	CB10/30常壓消防泵
流量：	常壓30L/s
壓力：	常壓1.0MPa
安裝型式：	后置
真空泵：	活塞式引水時間≤35s,吸深≥7m。 **真空度：≥85kPa;
真空泵材質：	耐磨、抗腐蝕達到密封要求： **真空度：≥85kPa;

八、 專用功能

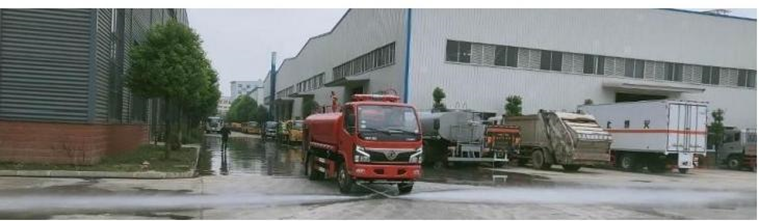

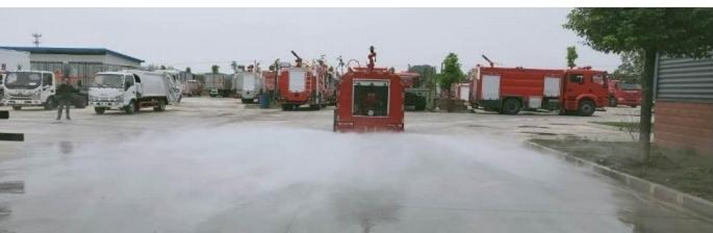

前沖	標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調 節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水降塵。
